JG3050-10B1波紋套管彎曲試驗儀 半硬質套管彎曲試驗儀 半硬質及波紋套管彎曲試驗儀 半硬質套管及波紋套管彎曲試驗機

一、波紋套管彎曲試驗儀前言：

　　本試驗機適用于波紋套管等材料做彎曲試驗用，彎曲的角度為90°，試驗后，觀察試樣有無裂痕。依據規范：JG/T3050《建筑用絕緣 電工套管及配件》及ZBG33008《聚氯乙稀塑料波紋電線管》等要求生產。

二、波紋套管彎曲試驗儀技術參數：

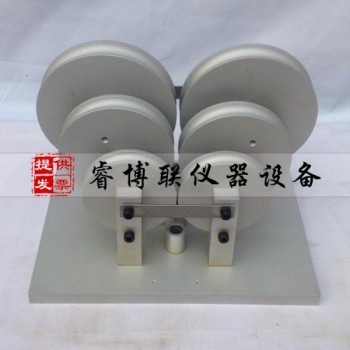

JG3050-10B1波紋管彎曲試驗機

1、試樣導管直徑: 16、20、25mm。

2、彎曲內半徑：48、60、75mm。

3、試樣彎曲總角度：90°

4、外形尺寸：350×250×255mm（長×寬×高）

5、重量：17kg

三、波紋套管彎曲試驗儀結構說明：

　　本試驗機由底座、支架、成型模、彎曲型輥裝置等組成。

四、波紋套管彎曲試驗儀操作：

1、將試驗機放置平穩，表面擦拭干凈。

2、試驗前，先將彎曲*件插入試樣中，彎曲*件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管Z小內徑小0.7-1mm）?；虿捎蒙a(chǎn)廠所推薦的彎曲*件。

試樣長度為標稱直徑30倍，

3、將試樣插入成形模（輪）之間的槽中。

4、將試樣緩緩壓下，使試樣彎曲的總角度約為120°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲*件的情況下。

5、波紋套管取6根試樣，每根試樣長度至少為：

　　 1）波紋套管：長度為其外徑的12倍。

　　 其中3根試樣在常溫下進行，3根試樣放入低溫箱內，低溫箱內溫度控制如下：1）-5型和90型套管，低溫箱溫度為-5℃±2℃.

　　　2）-15型、-25型和90/-25型套管，低溫箱溫度為-15℃±2℃。

　　　將低溫箱內處理好的套管取出立即進行試驗，將套管垂直放在規定的彎曲試驗裝置中進行彎曲試驗。彎曲半徑按規范規定的要求進行。先向左彎曲大約90度，然后回到垂直位置，1min后再向右彎曲大約90度，然后回到垂直位置停留1min，以上操作反復進行4次，在Z后一次不將試樣彎曲回垂直位置，而使其處于與垂線成45度的彎曲位置保持5min，然后將套管一端朝上，一端朝下，按規定選擇相應的量規，量規應能在其自重作用下從管中自由滑落。試驗后6根試樣表面應無可見裂紋，且量規可自由滑落出套管。
