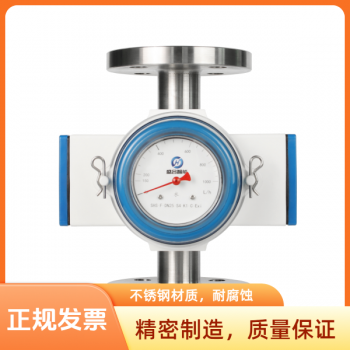

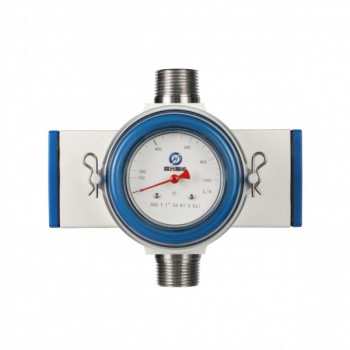

SHS流量開關采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用而產生平衡，通過磁耦合系統傳到指示系統，從而實現流量的監測和控制。

SHS流量開關主要用于管道中的液體流量監測及開關輸出，當流量超過或低于設置的預置開關點時，流量開關可以輸出一個控制信號，這個預置開關點可以設置在量程中的任意一個位置。SHS流量開關以其堅實的結構和穩定的性能應用于石油、化工、冶金、電力、醫藥、食品、造紙等行業的發電機、電動機、軋機、壓縮機和其它機器的冷卻、潤滑系統中，起到測量與過程控制的功能。

主要特點：

·流線型結構設計、堅固耐用

·磁耦合測量系統

·垂直、水平方向安裝任意，法蘭或螺紋連接

·多種材料可選

·測量量程廣

·清晰的流量顯示刻度、讀取方便，旋轉指針

·1或2個流量限位開關點，量程內任意設置

技術參數：

·精度：±8%、±12%、

·開關重復性：±2.5%

·供電電源

   標準型：直流24VDC供電

   交流型：交流220VAC供電

·輸出信號

雙穩態干簧管觸點信號： 12VA（ 220VAC/ 0.5A），建議使用24VDC供電

雙穩態放大繼電器開關信號： 1200VA（ 250VAC/ 5A），建議使用24VDC或220VAC供電

·防護等級：IP65

·防爆類型：EXi本安防爆型

·主體材質：304SS，316L

·下限量程：20～160L/h水

·上限量程：70～250m3/h水

·介質溫度

普通型-40～+120℃

高溫型120～+300℃

·SHS1：管螺紋連接3/4"～2-1/2" PN4.0

SHS2·法蘭連接DN15~DN50/65(1/2"~2-1/2")

SHS3·法蘭連接DN80~DN200(3"~8")

·適用于水平、垂直管道

·旋轉形式刻度

·1或2個流量限位開關
