一、直解啥是：玻殼噴洗、烘干清洗系統？

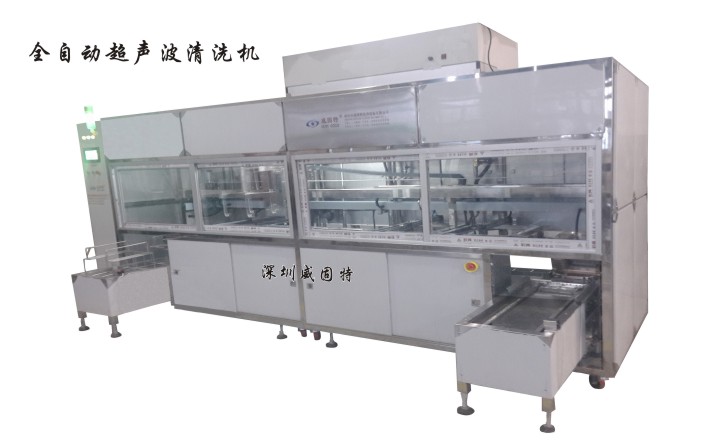

   威固特VGT-509FPA噴洗、烘干清洗系統：清洗過程由PLC可編程控制器控制，整個噴洗、烘干過程由自動智能式機械手完成。設備生產主線由1套自動上下料系統，1個洗劑噴淋清洗系統，1個市水噴淋清洗系統，1個純水噴淋清洗系統，2個烘干系統組成，共5個有效力工位。

   其工作原理是通過噴淋系統沖擊工件表面并接合清洗劑的化學去污、除油能力，再經過設定工藝漂洗及烘干，從而使工件達到潔凈的目的。工作過程是由工人將玻殼放在噴淋烘干機入口的自動上料臺輸送帶上，由PLC機械手依次送入各個工序段，對工件進行洗劑噴淋清洗、噴淋漂洗、風刀切水、烘干等，待工件通過烘干后輸送至出料處，即完成整個清洗過程。本機采用自動智能式機械手清洗，節拍可調，效率高、效果好、一致性好。本設備具有外形美觀，結構合理，使用壽命長等特點。

二、學習VGT-509FPA玻殼噴洗、烘干清洗系統的技術參數：

1、清洗節拍：5-30分鐘（可調）；

2、清洗范圍：玻殼內壁；

3、設備總功率：約45KW；電源：380V±10%/50Hz,三相四線：整機配電要求：≥50KW；

4、工藝流程：

   自動上料→1洗劑噴淋清洗→2市水噴淋清洗→3純水噴淋漂洗→4熱風烘干→5熱風烘干→（氮氣吹風冷卻）自動下料；

三、分解VGT-509FPA玻殼噴洗、烘干清洗系統里兩個功能的結構：

自動上下料系統結構：

1、在噴淋前工位設一個上料位，配備由電機驅動的輸送線，由人工提取工件到上下料臺下，輸送裝置把工件送入清洗機內；

2、每次可放置兩個工件，內一個外一個，輸送線內外各安裝一個感應開關控制輸送臺的工作，關使用準確定位。

洗劑噴淋除油清洗（清洗劑+純水）：

結構：

1、上部為噴淋室，下部為儲液箱，采厚度2.0mm日本SUS304不銹鋼板制作，槽外側采用厚度10mm以上保溫棉，防止熱量損失；

2、儲液箱設有獨立的進水口、排水口及溢流口，箱內設分油隔和浮球閥控制液位；

3、采用液面控制器控制水位上限、下限，液位過低聲光報警，加熱和水泵停止工作；

4、噴淋位設與工件需清洗的內部孔位相對應的旋轉噴淋嘴，管直徑27mm，并設有工件表面全面噴淋的旋轉噴嘴，噴嘴角度360o；

噴淋設有氣缸蓋，氣缸蓋采用平移式，防止噴淋液飛濺。
