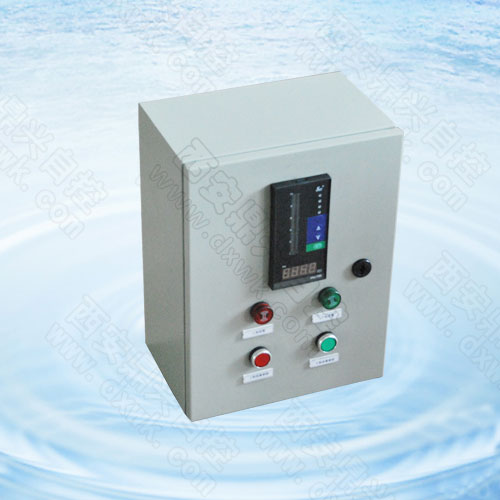

一、概述

液位顯示控制器能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。

二、技術特性

1、產品執行標準：Q/3EXE01-2001

2、測量范圍：S型： ≤2m、GX型： ≤1.5m、G(B)型、F(B)型：≤12m

3、介質溫度：S型 -5 ～ +45℃、G型、F型 -40 ～ +80~C(高+120℃)、GB型、FB型 -40 ～ +80~C(高+120℃)

4、工作環境溫度：S型：-5-+45℃、G型、F型：-10-+45℃、B型：-10-+45℃

5、工作壓力：G型：0.6Mpa、F型：0.25Mpa、S型：常壓

6、被測介質比重：>0.7

7、被測介質粘度：<1.25st

8、防爆類型： 隔爆型(只有GB、FB)、防爆標志： dIIBT4

三、工作原理

1、 DXYK-3系列液位顯示控制器的傳感器垂直安裝于被測液體中，在液體浮力的作用下，內部帶有磁鋼的浮球，隨液位變化而產生位移。磁鋼的磁場作用于傳感器檢測管內的濕（干）簧管，使其觸點吸合或斷開，形成傳感器輸出阻值的變化。通過顯示表將阻值的變化轉換成相對應的LED發光二極管亮熄，從而模擬出被測液位的高低變化，當液位在兩濕（干）簧管之間時不吸合，顯示表保持上一位置，直到下一濕（干）簧管動作，保證其不出現暗區。

2、 液位報警點是預先設定的，當液位達到預定的設定點時，顯示表內繼電器動作，通過繼電器觸點的通斷，給出相應上、下限報警信號及輸出控制信號，以實現液位顯示和控制的自動化。
