滌錦復合纖維溶脹劑

HOLPOSON? Swell-Up

Swell-Up 是屬于高分子復合纖維溶脹裂離技術(shù)范疇，既稱為PA6纖維的高密度化技術(shù)，經(jīng)過處理后纖維內(nèi)部的空間體積得到很大程度的膨脹，此技術(shù)大幅提升了面料內(nèi)部空間體積及面料的獨特性能，如空間比表面積增大，溶脹裂離后化學吸附性能增強，物理吸附性等方面均得到大幅改善。為某些特種行業(yè)提供原材料與技術(shù)方案。

復合絲超高密度化的原理：利用聚酯纖維和聚酰胺6纖維不同的條件下溶脹脹長差使兩個組分分離，達到產(chǎn)生超細的纖度。聚酰胺6在ph5.0~6.0之間溶脹大，而滌綸在酸性范圍內(nèi)不變，進而利用同一條件下溶脹率而不同，溶脹裂離利用化學反應使聚酰胺6產(chǎn)生較大的溶脹率同時發(fā)生纖維卷曲繼而達到滌綸、錦綸二者組分界面分離

一、物化性能

外  觀 ：無色至微藍光液體

成  分 ：以活性物為基礎的復配物

氣  味 ：有刺鼻性氣味

溶解性： 分散于水

離子性： 非離子

pH 值： 6.0（弱酸性）

毒性：符合OEKO-TEX 100

安全性：對皮膚無刺激性，若其稀釋液沾到皮膚、濺到眼睛里立即用清水沖洗干凈

二、使用方法

1.溢流機工藝為例

工作液升溫到70℃后加入Swell-Up 70-80g/L，102-105℃保溫30-50min.

2.稀釋方法

先取規(guī)定量Swell-Up 使用三倍的水，在60~70度時逐漸加入Swell-Up，后調(diào)整至所需，攪拌均勻，形成超細乳液，再加入缸內(nèi)。

3.溶脹纖維工藝

工藝處方    Swell-Up   70-80g/L

工藝條件    102-105℃*30~50分鐘

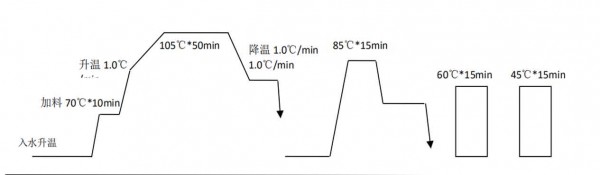

4.工藝流程

滌錦復合絲溶脹裂離全過程工藝流程：入布→去油→堿堿量→中和水洗→溶脹→異味去除處理→熱水洗→脫水→拉幅定型→光胚

產(chǎn)品性能

1.本產(chǎn)品為特殊溶脹技術(shù)；

2.改善復合絲內(nèi)部空間構(gòu)象及PA6大分子結(jié)構(gòu)，增加結(jié)晶區(qū)、無定型區(qū)；

3.能有效溶脹裂離’橘瓣’型滌錦復合絲為主的針織物、機織物等織物；

4.溶脹裂離后織物大大增加纖維的比表面積，經(jīng)過處理后各項物理吸附

  及化學吸附、光學性能得到大幅提升；

5. 應用方法為創(chuàng)新型技術(shù)，可做PA6纖維結(jié)構(gòu)溶脹改變面料風格等.

注意事項

1.特別提示：本產(chǎn)品不能超過05度使用，否則會引起尼龍纖維強力急劇下降。

2.溶脹裂離必須在堿堿量后進行，且織物必須中和為中性。

3.避免陽光直射，室內(nèi)通風處

4.本資料內(nèi)容是通過嚴格的內(nèi)部實驗所得數(shù)據(jù)，在實際使用時請先進行預備實驗

5.關于使用須知，請參照本產(chǎn)品的MSDS

貯    存

HOLPOSON? Swell-Up 包裝：100KG 塑料桶，貯存期為 12個月。                                                                    室內(nèi)存放，避免高溫、嚴寒。
