鈦合金管因其高強度、耐腐蝕、輕量化等特性，在航空航天、化工等領域應用廣泛。為確保其性能滿足嚴苛工況需求，生產過程中的品質監測必須圍繞精密性和可靠性展開。

一、尺寸與幾何精度測量

1、基本尺寸測量

外徑

工具：在線測徑儀，有單軸測徑儀、多軸測徑儀多種類型可選，亦有固定式測徑儀與旋轉式測徑儀可選，均為高精度的在線檢測設備，其中多軸測徑儀與旋轉測徑儀還可檢測橢圓度尺寸，為其配備*的測控軟件系統，進行數據的顯示分析與存儲，在眾多檢測設備中脫穎而出。

內徑、壁厚

工具：游標卡尺、千分尺（適用于精密測量）、超聲波測厚儀（非接觸式，適合薄壁管）、激光壁厚測量儀（可對70mm以上內徑的鈦合金管進行管端內徑、壁厚、外徑尺寸的檢測，測頭可伸進管內1m長）。

注意：測量時需避開表面氧化膜或涂層，確保測量點均勻分布（如圓周方向取多個截面）。

長度

工具：鋼卷尺、激光測距儀、機器視覺測長儀等，其中機器視覺測長儀是可定制成任意規格尺寸的設備，通過不同數量的工業相機組合，可適應各種長度尺寸的檢測，從幾米到幾十米均可檢測，根據生產需求定制，它還是在線檢測設備，實時超差提示，為剪切等提供實時數據，快速準確的為生產線操作工提供信息。

2、幾何精度測量

直線度

工具：在線直線度測量儀與離線直線度測量儀均有，無論是產線檢測品質，還是線下抽檢，都有相應的儀器可供使用，可獲得米直線度、全長直線度、水平直線度、垂直直線度、翹頭、翹尾、直徑、橢圓度等眾多尺寸信息。其應用的便捷性是其他諸如直尺法、重力法等無法比擬的。

圓度、圓柱度

工具：直線度測量儀、多軸測徑儀、旋轉測徑儀等均可檢測圓度，無需在單獨購買檢測圓度的儀器。

同軸度、垂直度

工具：通過心軸和百分表檢測管口與軸線的垂直性，或用CMM測量多截面圓心偏差。

二、機械性能測試

1、拉伸試驗

目的：測定抗拉強度（σb）、屈服強度（σ0.2）、延伸率（δ）等。

標準：ASTM E8、GB/T 228.1，需加工成標準試樣（如圓形或矩形截面試樣）。

2、硬度測試

類型：洛氏硬度（HRC，適用于較厚管材）、維氏硬度（HV，精度高，適合表面或薄壁）、布氏硬度（HB，用于粗晶粒材料）。

注意：測試點需遠離邊緣，避免表面處理層影響結果。

3、疲勞試驗

目的：評估管材在循環載荷下的耐久性，適用于航空航天或高壓管道場景。

方法：旋轉彎曲疲勞試驗、軸向疲勞試驗，參考 ASTM E606 標準。

三、無損檢測（NDT）

1、超聲波檢測（UT）

用途：檢測內部缺陷（如裂紋、夾渣、氣孔），測量壁厚減薄。

方法：脈沖反射法，使用探頭在管材表面移動，通過回波信號判斷缺陷。

2、射線檢測（RT）

用途：檢測內部缺陷，尤其適用于焊縫或復雜結構。

類型：X 射線或 γ 射線成像，通過底片或數字成像（DR/CR）分析。

3、渦流檢測（ET）

用途：檢測表面及近表面缺陷（如裂紋、折疊），適用于導電材料（鈦合金需注意電導率特性）。

方法：探頭靠近管材表面移動，通過電磁感應變化識別缺陷。

4、滲透檢測（PT）

用途：檢測開口型表面缺陷（如裂紋、疏松）。

步驟：噴涂滲透劑→清洗→顯影→目視檢查，適用于非多孔性材料。

5、表檢儀

表檢儀是基于激光測量原理完成表面缺陷在線檢測的設備，能對表面劃痕、凸起、凹坑、折疊、耳子等多種表面缺陷進行在線檢測，并能進行幾何尺寸檢測。

四、化學成分分析

1、光譜分析

方法：直讀光譜儀（OES）或電感耦合等離子體發射光譜（ICP-OES），快速測定合金元素（如 Ti、Al、V、Fe 等）含量。

標準：ASTM E415、GB/T 4336，需在管材表面打磨出新鮮金屬面。

2、X 射線熒光分析（XRF）

用途：無損檢測表面元素成分，適合現場快速篩查。

五、環境與特殊性能測試

1、耐腐蝕性能

鹽霧試驗：模擬海洋或工業大氣環境，評估耐蝕性（參考 ASTM B117）。

晶間腐蝕試驗：檢測熱處理不當導致的晶界腐蝕傾向（如 ASTM G28 標準）。

2、高溫性能測試

高溫拉伸試驗：測定高溫下的強度和塑性（如 ASTM E21）。

熱膨脹系數：激光熱膨脹儀測量管材在溫度變化中的尺寸穩定性。

六、測量標準

國際標準：ASTM B338（鈦合金無縫管）、ISO 5832-2（外科植入用鈦合金）。

國內標準：GB/T 3624（鈦及鈦合金無縫管）、GB/T 13810（航空用鈦合金管）。

結語

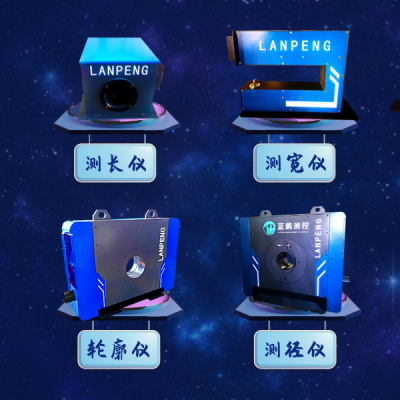

鈦合金管生產品質監測是非常重要的一環，關系著廠家口碑，亦關乎著用其制造的產品的品質。采用智能儀器，尤其是在線儀器檢測對廠家非常有幫助。藍鵬測控生產測徑儀、直線度測量儀、測長儀、表檢儀、激光壁厚測量儀（離線）等多種智能儀器應用到生產線上，進行實時品質監測，確保鈦合金管的外徑、橢圓度、直線度、長度、表面缺陷、壁厚（離線）、內徑（離線）等符合質量標準。
