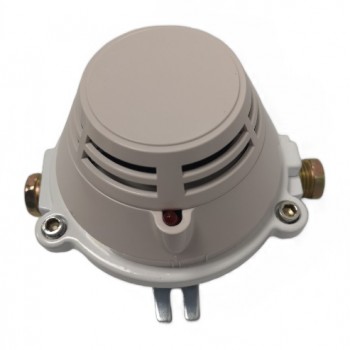

電池艙防爆點型光電感煙火災探測器/特氣柜/分析小屋防爆煙感/RS485/開關量/ Modbus-RTU協議

 一、概述

HAJB-Y-2防爆感煙火災探測器是RS485信號輸出的探測器，可以與任何帶有RS485通訊接口的上位機（控制器）配套使用。

當現場煙霧濃度超過設定的閾值時，探測器指示燈常亮，向控制器發出報警信號。只有在斷電且又重新上電后，指示燈才恢復閃爍（巡檢）狀態。

本產品符合GB3836.1—2000<

二、特點：

本探測器采用新型的散射技術及進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

三、技術特性：

1、防爆形式：本安-隔爆復合型（帶防水罩）

2、.防爆標志：Exd ibIIB T6Gb

3、環境溫度：-20℃~+70℃

4、相對濕度：≤95%（不凝露）

5、.大氣壓力：80~110KPa

6、工作電壓：DC24 V±4V

7、靜態電流: ≤120uA

8、報警電流: 10mA≤I≤30Ma

9、響應閾值：0.10dB/m~0.27 dB/m

10、報警復位：瞬間斷電（10s Min，DC2.5V Max）

四、安裝注意事項：

1、在進行維護保養時，應小心以避免損壞探測器。

2、在探測器周?chē)?.5m內，不應有遮蔽物。

3、探測器至空調送風孔邊的水平距離不應小于1.5m。

4、探測器至墻壁、梁邊的水平距離不應小于0.5m。

5、在寬度小于3m的內走道頂棚上設置探測器時，宜居中布置。探測器的安裝間距不應超過15m，探測器距端墻的距離，不應大于探測器安裝間距的一半。

6、探測器宜水平安裝，如必須傾斜安裝時，傾斜角不應大于45°。

7、探測器底座應安裝牢固，其導線連接必須可靠。

8、探測器的確認燈，應面向便于人員觀察的主要入口方向。

9、嚴禁在易燃易爆場所帶電拆卸。

10、安裝時不要損傷隔爆面，并保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜導線或其它異物。

11、注意：安裝過程中，不要摘掉防塵罩，防止灰塵進入，影響探測器的精度。待系統正常運行時應將防塵罩去掉。

五、工作原理：

本探測器采用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置于光學暗室中，光學暗室可屏蔽外界雜散光干擾，但不影響煙塵進入。在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用間歇方式工作，可提高發射管使用壽命。報警輸出信號采用RS485輸出方式。

RS-485 通訊：采用標準 RS-485 通訊 接口，通訊波特率可選擇為：2400bps、 4800bps、9600bps、19200bps，（出廠波特率默認為 9600bps，485地址為5）。 Modbus-RTU 協議：報警狀態寄存器地址為01或02或 03或04，采用功能碼01或02或 03或04讀取，狀態為 “0”或“1”（“0”為正常，“1”為 報警）。
