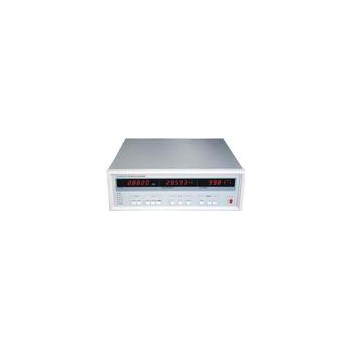

JK2005 耐電壓測試儀校驗裝置
產品說明：
通量科技（南通）有限公司JK2005 耐電壓測試儀校驗裝置,（工頻泄漏電流儀檢定）JK2005校驗儀能自動測量耐電壓測試儀的交流或直流輸出電壓和電流的有效值，輸出電壓保持時間，交流輸出電壓的失真度，直流輸出電壓的紋波系數，輸出容量等。其測量參數符合JJG795-2004（耐電壓測試儀檢定規程》要求。此外還可校準工頻泄漏電流儀。
特點或功能：
電壓，電流或失真度或紋波系數， * 時間或頻率，三參量同時測量
5位測量顯示, 準確度： 0.2% * 時間計量起始閥值電壓任意預制
容量測量時，電壓和峰值保持電流同時顯示
直接生成原始記錄，容量自動計算 * RS232或RS 485接口可選
超高穩定性 *故障率 超寬測量范圍
*技改課題（JG0504）驗收項目
JK2005校驗儀能自動測量耐電壓測試儀的交流或直流輸出電壓和電流的有效值，輸出電壓保持時間，交流輸出電壓的失真度，直流輸出電壓的紋波系數，輸出容量等。其測量參數符合JJG795-2004《耐電壓測試儀檢定規程》要求。此外還可校準工頻泄漏電流儀。

技術參數：
一：測量精度：
交、直流電壓 總測量范圍 0.1000~20.000(kV)
準確度 0.2%
zui高輸入電壓 24kV
電壓分辨率 0.0001kV
交、直流電流 總測量范圍 0.0100~400.00(mA)
準確度 0.2%
泄漏電流測量 0.0100~400.00(mA)
交流電壓失真度 電壓輸入范圍 1.000kV ~ 20.00kV
頻率測量范圍 50次諧波
量程范圍 0.50% ~ 10.00%
準確度 優于1%
直流電壓紋波系數 電壓輸入范圍 1.000 kV ~ 20.00kV
測量范圍 0.50% ~ 10.00%
準確度 優于1%
電壓保持時間 測量范圍 1.00s ~ 999.99s
準確度 0.5%±2個字(10s以上0.2%)
分辨率 0.01s
二：其他參數：
輸入方式 電流為浮置輸入，電壓測量回路與電流測量回路隔離
整機功耗 < 10VA； 儀表重量：約 6.5 kg
儀表尺寸 寬 x 高 x深：400 x 130 x 380 mm
工作環境 大氣壓力：（86～106）kPa
溫度：（10～38）℃
相對濕度：≤85%RH
儀表工作電源 AC （100～265）V 50/60Hz

FZX-II高壓交直流負載箱

通量科技（南通）有限公司FZX-II高壓交直流負載箱為檢測耐電壓測試儀漏電流、容量專門研制。符合JJG795-2016耐電壓測試儀計量檢定規程。
用于檢定耐電壓測試儀的漏電流及容量。準確度高，性能穩定，輕便可攜，操作簡便。
在溫度為20℃±10℃，相對濕度不超過80%的標準條件下，漏電流部分準確度優于±0.5%。容量部分準確度優于±0.2%
使用條件：溫度為0℃～+40℃，相對濕度不超過80%。
外形尺寸：長480mm×寬225mm×高180mm
重量：約3.5kg
主要技術性能
1、本型電阻箱的準確度為±0.2%~±0.5%。
    zui大功率≥500W。
2、量限
1）漏電流：100uA-400mA
2）容量：測試容量電阻數值的設置與高壓測試儀內阻相等。使之高壓測試儀的輸出功率zui大，采用全功率電阻，因此不需要計算。
3kV5mA ,3kV10mA, 3kV20mA ，3kV50mA,3kV100mA
4kV5mA ,4kV10mA,4kV20mA,4kV50mA,4kV100mA
5kV10mA, 5kV12mA ,5kV20mA, 5kV40mA ，5kV50mA, 5kV100mA
6kV10mA, 6kV20mA, 6kV50mA,6kV100mA,
10kV10mA, 10kV20mA, 10kV50mA
15kV10mA , 15kV20mA
以上各點均可用全負荷法測量。
