一 概述

金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它 具有體積小，檢測范圍大，使用方便等特點，它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小 流量的測量。

多年來，金屬管浮子流量計以其優良性能和可靠性，以及較好的性能價格比，在石化、鋼鐵、電力、冶 金、輕工、食品、制藥、水處理等行業得到了廣泛的應用。

本手冊面向*技術人員，適用于金屬管浮子流量計的設計選型，也可用于zui終用戶在使用時的參考。

手冊分別介紹了金屬管浮子流量計的工作原理、功能特點、技術參數、儀表類型及外形、金屬管浮子流量計 算、接線方法和安裝、維護等。

本手冊只針對金屬管浮子流量計的設計選型和使用，同時廠家保留某些技術參數改進而不預先通知的權利。

二 測量原理

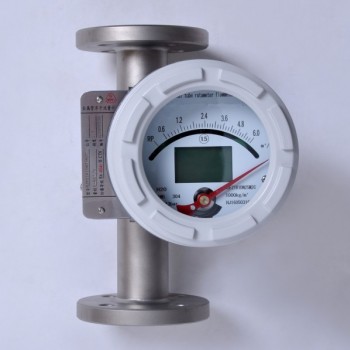

金屬管浮子流量計主要由兩大部分組成：傳感器和指示 器。傳感器主要由連接法蘭、測量錐管、浮子和上下導向器組成；指 示器主要由殼體、磁傳動系統、刻度盤和電遠傳系統組成。

在垂直的錐形測量管內，有一可上下移動的測量部件——浮子，當流體自下而上通過錐形管時，浮子受到流體的作用力，沿 錐

形管向上移動。當流體的流量增大時，浮子的位移量增大；反之，流體的流量減少時，浮子的位移量變小。也就是說，流體流量的大小，決 定了浮子在測量管中的位置，從而決定了浮子和錐形管之間環形面積 的大小。當流體的流量保持在一個恒定的流量 Q 時，浮子也處于一動 平衡狀態，停留在錐形管中的一位置 h，此時，浮子和錐形管之間的 環形面積保持恒定。浮子受到三個力的作用：浮子的重力 G，浮子受 到的浮力 F，浮子受到流體的作用力 P，這三個力達到平衡。根據流體 動力學的柏努力方程、力平衡原理和流體連續性定律，可以計算

出此 時通過環形面積的瞬時流體流量，所以，金屬管浮子流量計是采用可 變面積測量流量的原理。

在浮子的內部，鑲嵌一高性能*磁體，當浮子處于平衡位置時，在浮子周圍形成一均勻而穩定的磁場。在錐形管的外面，安裝一磁傳感器，這樣，就能將測量管內浮子的直線位移通過非接觸形式傳遞到指示器中，通過檢測和處理后， zui終顯示在指示器刻度盤上或輸出相應的標準 4 ～ 20mA 電流信號。
