8路模擬信號轉RS-485/232，數據采集A/D轉換模塊 IBF8

產品特點：

● 八路模擬信號采集，隔離轉換 RS-485/232輸出

● 采用24位AD轉換器，測量精度優于0.05%

● 通過RS-485/232接口可以程控校準模塊精度

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議，自動識別協議

● 低成本、小體積模塊化設計

● AD轉換速率可以編程設定

典型應用：

● 信號測量、監測和控制

●  RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統

●  RS-232/485總線工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

●  4-20mA或0-5V信號采集

產品概述：

IBF8產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。IBF8系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，0-75mV，0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸?shù)鹊取?/span>

產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 IBF8系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

圖2  IBF8模塊內部框圖

IBF8系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

IBF8系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

IBF8 信號隔離采集模塊，可以用來測量八路電壓或電流信號。

1、  模擬信號輸入

24位采集精度，8路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。

2、  通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

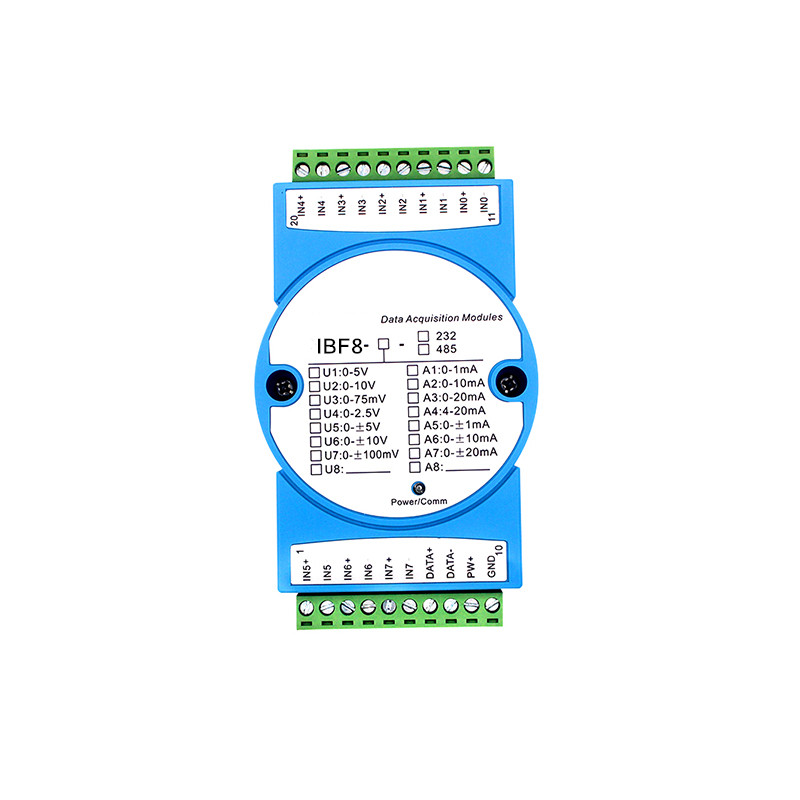

產品選型：

IBF8 - U(A)□  -  □

輸入電壓或電流信號值                           通訊接口

U1：0-5V           A1：0-1mA                  485： 輸出為RS-485接口

   U2：0-10V          A2：0-10mA                 232： 輸出為RS-232接口

U3：0-75mV         A3：0-20mA

  U4：0-2.5V          A4：4-20mA

   U5：0-±5V          A5：0-±1mA

   U6：0-±10V         A6：0-±10mA

   U7：0-±100mV       A7：0-±20mA

   U8：用戶自定義     A8：用戶自定義

選型舉例1： 型號：IBF8-A4-485   表示8路4-20mA信號輸入，輸出為RS-485接口

選型舉例2： 型號：IBF8-U1-232   表示8路0-5V信號輸入，輸出為RS-232接口

選型舉例3： 型號：IBF8-U2-485   表示8路0-10V信號輸入，輸出為RS-485接口

IBF8通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  電流輸入 / 電壓輸入

精    度：  0.05%

溫度漂移：  ±30 ppm/℃ (±50 ppm/℃, 最大)

輸入電阻：  100Ω (4-20mA/0-20mA/0-±20mA電流輸入)

            100Ω (0-10mA/0-±10mA電流輸入)

            1KΩ (0-1mA/0-±1mA電流輸入)

            大于200K(5V/10V電壓輸入)

            大于1MΩ(2.5V以下電壓輸入)

帶    寬：  -3 dB 10 Hz

轉換速率：  20 Sps（出廠默認值，用戶可發命令修改轉換速率。）

               可以通過發送命令設置AD轉換速率為2.5 SPS，5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量）

              注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們在產品出廠時按您要求的轉換速率重新校準。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

輸入端保護： 過壓保護，過流保護

通    訊：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   輸入 / 輸出  之間：  3KVDC，1分鐘，漏電流 1mA

             其中RS-232 / RS-485輸出和電源共地。

耐沖擊電壓： 3KVAC， 1.2/50us(峰值)

外形尺寸：   120 mm  x  70 mm  x  43mm

引腳定義：

圖3  IBF8 模塊接線圖

IBF8字符協議命令集：

模塊的出廠初始設置，如下所示：

地址代碼為01

波特率9600 bps

禁止校驗和

如果使用 RS-485網絡，必須分配一個獨一無二的地址代碼，地址代碼取值為16進制數在00和FF之間，由于新模塊的地址代碼都是一樣的，他們的地址將會和其他模塊矛盾，所以當你組建系統時，你必須重新配置每一個IBF8模塊地址。可以在接好IBF8模塊電源線和RS485通訊線后，通過配置命令來修改IBF8模塊的地址。波特率，校驗和狀態也需要根據用戶的要求而調整。而在修改波特率，校驗和狀態之前，必須讓模塊先進入缺省狀態，否則無法修改。

讓模塊進入缺省狀態的方法：

IBF8模塊邊上都有一個INIT的開關，在模塊的側面位置。將INIT開關撥到INIT位置，再接通電源，此時模塊進入缺省狀態。在這個狀態時，模塊的配置如下：

地址代碼為00

波特率9600 bps

禁止校驗和

這時，可以通過配置命令來修改IBF8模塊的波特率，校驗和狀態等參數。在不確定某個模塊的具體配置時，也可以將INIT開關撥到INIT位置，使模塊進入缺省狀態，再對模塊進行重新配置。

注： 正常使用時請將INIT開關撥到NORMAL位置。

    字符協議命令由一系列字符組成，如首碼、地址ID，變量、可選校驗和字節和一個用以顯示命令結束符。主機除了帶通配符地址“**”的同步的命令之外，一次只指揮一個IBF8模塊。

命令格式：(Leading Code)(Addr)(Command)[data][checksum](cr)

(Leading code) 首碼是命令中的第一個字母。所有命令都需要一個命令首碼，如%,$,#,@,...等。        1- 字符

(Addr)      模塊的地址代碼, 如果下面沒有指定，取值范圍從 00～FF (十六進制)。                2- 字符

(Command) 顯示的是命令代碼或變量值。                                                    變量長度

[data]      一些輸出命令需要的數據。                                                      變量長度

[checksum] 括號中的Checksum（校驗和）顯示的是可選參數，只有在啟用校驗和時，才需要此選項。 2- 字符

(cr)        識別用的一個控制代碼符，(cr)作為回車結束符，它的值為0x0D。                      1- 字符

當啟用校驗和(checksum)時，就需要[Checksum]。它占2-字符。命令和應答都必須附加校驗和特性。校驗和用來檢查所有輸入命令，來幫助你發現主機到模塊命令錯誤和模塊到主機響應的錯誤。校驗和字符放置在命令或響應字符之后，回車符之前。

計算方法：兩個字符，十六進制數，為之前所發所有字符的ASCII碼數值之和，然后與十六進制數0xFF相與所得。

應用舉例：禁止校驗和(checksum)

       用戶命令    $002(cr)

       模塊應答    !00020600 (cr)

 啟用校驗和(checksum)

用戶命令    $002B6 (cr)

       模塊應答    !00020600 A9 (cr)

       ‘$’ = 0x24   ‘0’ = 0x30   ‘2’ = 0x32

  B6=(0x24+0x30+0x30+0x32) AND 0xFF

       ‘!’ = 0x21   ‘0’ = 0x30   ‘2’ = 0x32   ‘6’ = 0x36

  A9=(0x21+0x30+0x30+0x30+0x32+0x30+0x36+0x30+0x30) AND 0xFF

命令的應答 ：

應答信息取決于各種各樣的命令。應答也由幾個字符組成，包括首代碼，變量和結束標識符。應答信號的首代碼有兩種， ‘!’或 ‘>’表示有效的命令而‘?’ 則代表無效。通過檢查應答信息，可以監測命令是否有效

注意：1、在一些情況下，許多命令用相同的命令格式。要確保你用的地址在一個命令中是正確的，假如你用錯誤的地址，而這個地址代表著另一個模塊，那么命令會在另一個模塊生效，因此產生錯誤。

2、必須用大寫字母輸入命令。

3、(cr)代表鍵盤上的回車符，不要直接寫出來，應該是敲一下回車鍵（Enter鍵）。

1、讀測量數據命令

說    明：以當前配置的數據格式，從模塊中讀回所有通道模擬輸入端的測量數據。

命令格式：#AA(cr)

參數說明：#     分界符。十六進制為23H

          AA   模塊地址，取值范圍 00～FF(十六進制)。出廠地址為01，轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：>(data)(cr)     命令有效。

          ?AA(cr)       命令無效或非法操作。

參數說明：>     分界符。十六進制為3EH

          (data) 代表讀回的數據。數據格式可以是工程單位，FSR的百分比，16進制補碼。詳細說明見命令集第2條。十六進制為每個字符的ASCII碼。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如格式錯誤或通訊錯誤或地址不存在，模塊不響應。

如果某個通道已經被關閉，那么讀出的數據顯示為空格字符。

如果你使用的串口通訊軟件輸入不了回車鍵字符，請切換到十六進制格式進行通訊。

應用舉例：  用戶命令（字符格式）      #01(cr)

                    （十六進制格式）  2330310D

            模塊應答（字符格式）      >+12.000+16.000+16.000+16.000+16.000+16.000+16.000+18.168 (cr)

（十六進制格式）：3E2B31322E3030302B31362E3030302B31362E3030302B31362E303030

2B31362E3030302B31362E3030302B31362E3030302B31382E3136380D

說    明：在地址01H模塊上輸入是（數據格式是工程單位）：

通道0：+12.000mA   通道1：+16.000mA  通道2：+16.000mA   通道3：+16.000mA

通道4：+16.000mA   通道5：+16.000mA  通道6：+16.000mA   通道7：+18.168mA

輸入#01后點擊發送命令或者敲回車鍵，注意不要輸入，那個是代表回車鍵。

在接收到的數據行就會有顯示>+00.000+00.000+00.000+00.000+00.000+00.000+00.000+00.000

2、讀通道N模擬輸入模塊數據命令

說    明：以當前配置的數據格式，從模塊中讀回通道N的模擬輸入數據。

命令格式：#AAN(cr)

參數說明：#     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。出廠地址為01，轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。

          N     通道代號 0～7，十六進制為30H~ 37H

          (cr)   結束符，上位機回車鍵（0DH）。

應答格式：>(data)(cr)     命令有效。

          ?AA(cr)       命令無效或非法操作或通道被關閉。

參數說明：>     分界符。

          (data) 代表讀回的通道N的數據。數據格式可以是工程單位，FSR的百分比，16進制補碼，或者ohms。詳細說明見命令集第3條。

          (cr)   結束符，上位機回車鍵（0DH）。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令（字符格式）      #010(cr)

                    （十六進制格式）  233031300D

            模塊應答（字符格式）      >+18.000 (cr)

（十六進制格式）：3E2B31382E3030300D

說    明：在地址01H模塊上通道0的輸入是（數據格式是工程單位）：+18.000mA

3、配置IBF8模塊命令

說    明：對一個IBF8模塊設置地址，輸入范圍，波特率，數據格式，校驗和狀態。配置信息儲存在非易失性存儲器EEPROM里。

命令格式：%AANNTTCCFF(cr)

參數說明：%    分界符。

AA   模塊地址，取值范圍 00～FF(十六進制)。出廠地址為01，轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H和31H。

          NN   代表新的模塊16進制地址，數值NN的范圍從00到FF。轉換成十六進制為每個字符的ASCII碼。如地址18換成十六進制為31H和38H。

          TT   用16進制代表類型編碼。 IBF8產品必須設置為00。

CC   用16進制代表波特率編碼。

 表2  波特率代碼

           FF    用16進制的8位代表數據格式，校驗和。注意從bits2 到bits5不用必須設置為零。

          表3   數據格式，校驗和代碼

                  Bit7：保留位，必須設置為零

                  Bit6：校驗和狀態，為0：禁止； 為1：允許

                  Bit5-bit2：不用，必須設置為零。

                  Bit1-bit0：數據格式位。 00：工程單位(Engineering Units)

                                         01：滿刻度的百分比(% of FSR)

                                         10：16進制的補碼(Twos complement)

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：!AA(cr)  命令有效。

          ?AA(cr)  命令無效或非法操作，或在改變波特率或校驗和前，沒有將INIT開關撥到INIT位置。

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如你第一次配置模塊，AA=01H，NN等于新的地址。假如重新配置模塊改變地址、輸入范圍、數據格式，AA等于當前已配置的地址，NN等于當前的或新的地址。假如要重新配置模塊改變波特率或校驗和狀態，則必須將INIT開關撥到INIT位置，使模塊進入缺省狀態，此時模塊地址為00H，即 AA=00H，NN等于當前的或新的地址。

假如格式錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    %0111000600(cr)

            模塊應答    !11(cr)

說    明：%    分界符。

          01    表示你想配置的IBF8模塊原始地址為01H。

          11    表示新的模塊16進制地址為11H。

          00    類型代碼，IBF8產品必須設置為00。

          06    表示波特率9600 baud。

00    表示數據格式為工程單位，禁止校驗和。

4、讀配置狀態命令

說    明： 對指定一個IBF8模塊讀配置。

命令格式：$AA2(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

          2     表示讀配置狀態命令

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：!AATTCCFF(cr)    命令有效。

          ?AA(cr)            命令無效或非法操作。

參數說明：!     分界符。

          AA   代表輸入模塊地址。

          TT   代表類型編碼。

          CC   代表波特率編碼。見表2

          FF    見表3

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如格式錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    $302(cr)

            模塊應答    !300F0600(cr)

說    明：!     分界符。

          30    表示IBF8模塊地址為30H 。

          00    表示輸入類型代碼。

          06    表示波特率9600 baud。

00    表示數據格式為工程單位，禁止校驗和。

5、偏移校準命令

說    明：校準一個輸入模塊通道N的偏移。

命令格式：$AA1N(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

1                  表示偏移校準命令。

N     通道代號 0～7

          (cr)   結束符，上位機回車鍵（0DH）。

應答格式：! AA (cr)    命令有效。

          ?AA(cr)    命令無效或非法操作。

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址

          (cr)   結束符，上位機回車鍵（0DH）。

其他說明：產品出廠時已經校準，用戶無需校準即可直接使用。

當對一個模擬輸入模塊校準時，先校準偏移命令后，再校準增益。

在校準時，模擬輸入模塊需在要校準的通道上連上合適的輸入信號。不同的輸入范圍需要不同的輸入電壓或電流。具體校準方法請看校準模塊章節。

假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    $0110(cr)

            模塊應答    !01(cr)

說    明：對地址01H模塊的通道0進行偏移校準。

6、增益校準命令

說明：校準一個輸入模塊通道N的增益。

命令格式：$AA0N(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

0                  表示增益校準命令。

N     通道代號 0～7

          (cr)   結束符，上位機回車鍵（0DH）。

應答格式：!AA(cr)    命令有效。

          ?AA(cr)    命令無效或非法操作。

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址

          (cr)   結束符，上位機回車鍵（0DH）。

其他說明：產品出廠時已經校準，用戶無需校準即可直接使用。

當對一個模擬輸入模塊校準時，先校準偏移后，再校準增益。

在校準時，模擬輸入模塊需在要校準的通道上連上合適的輸入信號。不同的輸入范圍需要不同的輸入電壓或電流。具體校準方法請看校準模塊章節。

假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    $0103(cr)

            模塊應答    !01(cr)

說    明：對地址01H模塊的通道3進行增益校準。

7、讀模塊名稱命令

說明：對指定一個IBF8模塊讀模塊名稱。

命令格式：$AAM(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

          M    表示讀模塊名稱命令

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：!AA(ModuleName)(cr)     命令有效。

?AA(cr)   命令無效或非法操作

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址。

          (ModuleName) 模塊名稱IBF8

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如格式錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    $08M(cr)

            模塊應答    !08IBF8 (cr)

說    明：在地址08H模塊為IBF8。

8、啟用或禁止通道命令

說明：對指定一個模擬輸入模塊發送啟動或禁止模塊的數據采集通道命令。

命令語法：$AA5VV(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

          5     表示啟動或禁止模塊的數據采集通道命令

         VV   兩個16進制數，第一個數代表7~4通道

第二個數代表3~0通道

位值為 0：禁止通道

位值為 1：啟用通道

          (cr)   結束符，上位機回車鍵（0DH）。

響應語法：!AA(cr)   命令有效。

?AA(cr)   命令無效或非法操作

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址。

          (cr)   結束符，上位機回車鍵（0DH）。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    $08537(cr)

            模塊應答    !08 (cr)

說    明： 設置通道值為0x37。

3即0011，表示啟用通道5和4，禁止通道7和6。

7即0111，表示啟用通道2、1和0，禁止通道3。

9、讀通道狀態命令

說明：對指定一個模擬輸入模塊發送讀通道狀態命令。

命令語法：$AA6(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

          6     表示讀通道狀態命令

          (cr)   結束符，上位機回車鍵（0DH）。

響應語法：!AAVV(cr)   命令有效。

?AA(cr)   命令無效或非法操作

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址。

         VV   兩個16進制數，第一個數的3~0位代表7~4通道

第二個數的3~0位代表3~0通道

位值為 0：禁止通道

位值為 1：啟用通道

          (cr)   結束符，上位機回車鍵（0DH）。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例：  用戶命令    $186 (cr)

            模塊應答    !18FF (cr)

說    明：當前通道狀態值為0xFF。

0xFF即1111和1111，表示地址18H的模塊所有通道都已經啟用。

10、設置模塊AD轉換速率

說明：設置模塊的AD轉換速率。其中，通道轉換速率=AD轉換速率/開啟的通道數量。采樣速率越慢，采集的數據就越準確。用戶可根據需要自行調節。出廠默認的轉換速率是20SPS。

      注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們在產品出廠時按您要求的轉換速率重新校準。

命令格式：$AA3R(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

          3    表示設置轉換速率命令

          R    轉換速率代號，可為0~9

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

應答格式：!AA(cr)   命令有效。

?AA(cr)   命令無效或非法操作

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址。

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

其他說明：假如格式錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例1： 用戶命令    $0036(cr)

            模塊應答    !00 (cr)

說    明： 設置AD轉換速率為160SPS。

應用舉例2： 用戶命令    $0035(cr)

            模塊應答    !00 (cr)

說    明：設置AD轉換速率為80SPS。

11、讀模塊AD轉換速率

說明：讀模塊的AD轉換速率。其中，通道轉換速率=AD轉換速率/開啟的通道數量。采樣速率越慢，采集的數據就越準確。

命令格式：$AA4(cr)

參數說明：$     分界符。

          AA   模塊地址，取值范圍 00～FF(十六進制)。

          4    表示讀轉換速率命令

          (cr)   結束符，上位機回車鍵，十六進制為0DH。

響應語法：!AAR(cr)   命令有效。

?AA(cr)   命令無效或非法操作

參數說明：!     分界符，表示命令有效。

          ?     分界符，表示命令無效。

          AA   代表輸入模塊地址。

R    轉換速率代號，可為0~9

          (cr)   結束符，上位機回車鍵（0DH）。

其他說明：假如語法錯誤或通訊錯誤或地址不存在，模塊不響應。

應用舉例1： 用戶命令    $004(cr)

            模塊應答    !006 (cr)

說    明：當前AD轉換速率為160SPS。

應用舉例2： 用戶命令    $004(cr)

            模塊應答    !005 (cr)

說    明：當前AD轉換速率為80SPS。

輸入范圍和數據格式：

IBF8模塊使用了3種數據格式： 00：工程單位(Engineering Units)

                               01：滿刻度的百分比(% of FSR)

                               10：16進制的補碼(Twos complement)

表4   輸入范圍和數據格式

應用舉例：

1、輸入范圍為A4: 4~20mA，輸入為4 mA時：

用戶命令    #010(cr)

工程單位           模塊應答    >+04.000(cr)

滿刻度的百分比     模塊應答    >+020.00(cr)

16進制的補碼       模塊應答    >199999(cr)

2、輸入范圍為U1: 0~5V，輸入為3V時：

用戶命令    #010(cr)

工程單位           模塊應答    >+3.0000(cr)

滿刻度的百分比     模塊應答    >+060.00(cr)

16進制的補碼       模塊應答    >4CCCCC(cr)

校準模塊：

產品出廠時已經校準，用戶無需校準即可直接使用。

使用過程中，你也可以運用產品的校準功能來重新校準模塊。在校準時，模塊需要輸入合適的信號，不同的輸入范圍需要不同的輸入信號。

為了提高校準精度，建議使用以下設備來校準：

1、一個輸出穩定，噪聲很低的直流電壓/電流信號源

2、一個5位半或更高精度的電壓/電流測量儀表監測輸入信號的準確性

校準過程

              1. 按照模塊的輸入范圍在需要校準的通道接上對應的輸入信號。

                 其中IBF8模塊零點在輸入0時校準，滿度在輸入滿度的120%時校準。例如4-20mA輸入時，校準零點時         輸入0mA，校準滿度時輸入24mA.。0-5V輸入時，校準零點時輸入0V，校準滿度時輸入6V。

              2. 給IBF8模塊需要校準的通道輸入零點信號，通常為0mA或0V。

              3. 待信號穩定后，向IBF8模塊發送偏移校準 $AA1N命令(N代表當前正在校準的通道代號)。

              4. 給IBF8模塊輸入滿度的120%的電流或電壓信號。

              5. 待信號穩定后，向IBF8模塊發送增益校準 $AA0N命令(N代表當前正在校準的通道代號)。

6. 校準完成

Modbus RTU 通訊協議：

模塊的出廠初始設置，如下所示：

Modbus地址為01

波特率9600 bps

讓模塊進入缺省狀態的方法：

IBF8模塊邊上都有一個INIT的開關，在模塊的側面位置。將INIT開關撥到INIT位置，再接通電源，此時模塊進入缺省狀態。在這個狀態時，模塊暫時恢復為默認的狀態：地址為01，波特率為9600。在不確定某個模塊的具體配置時，用戶可以查詢地址和波特率的寄存器40201-40202，得到模塊的實際地址和波特率，也可以跟據需要修改地址和波特率。

注： 正常使用時請將INIT開關撥到NORMAL位置。

支持Modbus RTU通訊協議功能碼03（讀保持寄存器）和功能碼06（寫單個寄存器），命令格式按照標準Modbus RTU通訊協議。

寄存器說明：（普通應用中讀取高16位的數據即可滿足精度要求）

表5   Modbus Rtu寄存器說明

通訊舉例1：假如模塊地址為01，以16進制發送：010300000001840A ，即可取得寄存器40001的數據。

假如模塊回復：010302199973BE即讀到的數據為0x1999，假如量程為A4:4-20mA或者A3：0-20mA，

換算0x1999*20mA/0x7FFF= 4mA。即表明現在輸入的電流為4mA。

通訊舉例2：量程為A4: 4-20mA時，也可以讀取4-20mA專用寄存器的數據，寄存器地址40021~40028，4mA對應0x0000，20mA對應0x7FFF。舉例如下

假如模塊地址為01，以16進制發送：01030020000185C0 ，即可取得寄存器40021的數據。

假如模塊回復：010302199973BE即讀到的數據為0x1999，量程為4-20mA，換算0x1999*16mA/0x7FFF= 3.2mA，再加上零點的4mA，即表明現在輸入的電流為7.2mA。

MODBUS協議 量程與數據高16位的對應關系

外形尺寸：(單位：mm)

可以安裝在標準DIN35導軌上

通訊測試軟件：

用戶收到產品后，可以聯系銷售人員，并提供QQ號碼或者郵箱用來接收WAYJUN Test測試軟件。該測試軟件用于電腦和IBF8產品之間的通訊測試。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2017深圳市貝?？萍加邢薰?。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V2.1

                                                                        日期：2018年11月
