產品結構

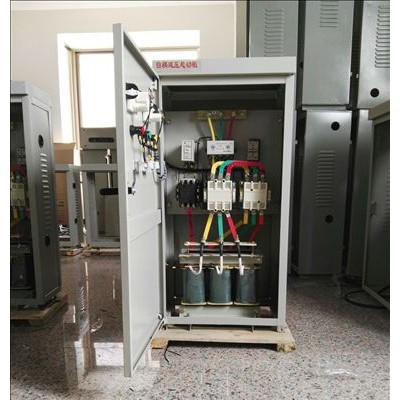

本產品為箱式防護結構，有自耦變壓器、交流接觸器、智能數顯電機保護器(時間繼電器、時間繼電器)等元件組成，對于75千瓦及以下的產品，系采用自動控制方式，80千瓦及以上的產品，具有手動自動兩種控制方式，由轉換開關進行切換，智能數顯電機保護器在0～240秒內可以自動調節控制起動時間，自耦變壓器備有額定電壓60％（65％）及80％二組抽頭，出廠時接在60％（65％）抽頭上，如果用戶需要用較大的起動轉矩，可接在80％抽頭上，并有過載、斷相及失壓保護。

內置軟啟動器,自耦減壓?jiǎn)?dòng)柜,在線式軟起動柜，變壓器,液阻柜。升壓控制柜，電動機軟起動,變頻器,星三角啟動柜,頻敏變阻器柜,防爆軟起動，高壓電動機起動控制柜,進出線柜 電容補償柜 各種電壓 穩壓器 變壓器

技術規格

本產品的主要技術規格如表1規定。

起動箱電動機保護器和熱繼電器電流整定值：

 （1）、75KW及以下者，保護器的整定電流等于或稍大于電動機的額定電流，但不得大于電機整定電流的1.05倍。

 （2）、115KW以上者，整定電流等于電動機額定電流乘以控制箱內電流互感器的變比。

自耦減壓?jiǎn)?dòng)柜使用環境 ：

1、自耦減壓?jiǎn)?dòng)柜周圍空氣溫度不超過＋40℃，不低于-5℃;

2 、自耦減壓?jiǎn)?dòng)柜周圍空氣溫度24h的平均溫度不超過35℃;

3 、自耦減壓?jiǎn)?dòng)柜安裝地點海拔高度不超2000m；

4 、自耦減壓?jiǎn)?dòng)柜空氣月平均濕度不大于90％（平均氣溫為25℃時）；

5 、自耦減壓?jiǎn)?dòng)柜起動柜周圍局部微觀環境的污染等級，不超過3級。
