型 號：CWX-15Q

- 詳細介紹 -

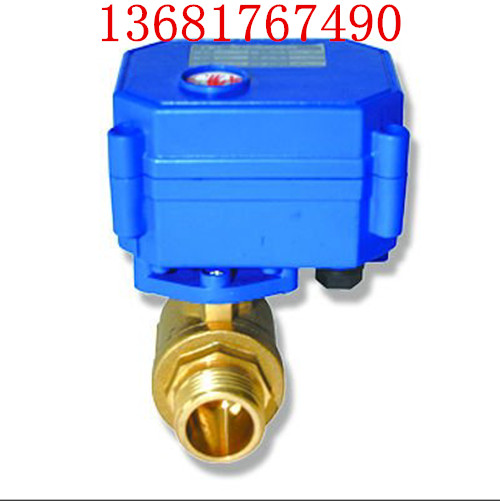

　　 微型電動球閥執行器采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合，替換電磁閥不能正常工作的環境。外殼采用黃銅或不銹鋼材料，外觀小巧精致、美觀耐用；傳動機構采用全金屬齒輪，精密度高，力矩大。多種控制方式，既可以接受遠程閥門控制信號，又可以反饋到位信號給智能檢測單元.

詳細資料：

 產品技術參數 　　

 電源電壓 DC3-6V/AC/DC9-24V 220V 　　

　?。?/span>2）連接方式： 內螺紋 .一內一外螺紋，外螺紋　　

 （3）動作時間 3-5秒、10-50秒 　　

 （4）使用環境 溫度：-25~+130℃ 濕度：10—90％RH 　　

 （5）公稱壓力 PN1.0Mpa 　　

 （6）防護等級 IP65

 （7）密封 PTFE（聚四氟乙烯）接線控制方式 　　

 1、控制接線方式2線 　　

 說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位后內部自動斷電，并保持在閥開的狀態。SW與CLOSE相連，電動執行器負動作，閥關，到位后內部自動斷電，并保持在閥關的狀態。執行器的動作為回轉型(正反轉)。 　　

 控制接線方式-3線 　　

 說明:SW與OPEN相連時,閥開,到位后內部自動短電,保持在閥開的狀態;SW與CLOSE相連時,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉動作)。 　　　

 控制接線方式-5線（外部斷電） 　　

 說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS,控制器在檢測到OLS后,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連時,閥關,到位后紅線給出關到位信號CLS,控制器在檢測到CLS后,將SW連向STOP,閥門停止動作,保持在關到位的狀態.執行器動作為回轉型(正反轉)。 　　

 寬電壓接線方式-AC/DC9--24V 　　

 說明:SW與OPEN相連時,執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;SW與CLOSE相連時,執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態.執行器動作為回轉型(正反轉)。 　　

 快開快閉接線說明

　　說明:1、當SW閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態;當SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉).2、POWER為執行器外接工作電源,電壓范圍為DC9～24V.其內部采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比較高的場合。

　　微型電動球閥產品特點：

　　外形美觀，體積小巧，銅齒輪和PP0傳動機構，性能可靠，輸出扭矩大，使用壽命長。

電氣限位和機械限位一體化設計，定位準確，一致性高，杜絕執行器連轉。執行器和閥門可以多角度裝配，方便于對于空間的分配需求。球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合。替換電磁閥或電磁閥不能正常工作的環境。防護等級可達到IP65，可在相對潮濕的環境中適用。

須知：本文中所有文字、數據均只適用于參考，微型電動球閥的性能參數、結構尺寸參數等詳情。如有任何疑問.您可以致電給我們,我們將為您提供最優質的咨詢服務。
