鐵塔安全監測系統概述

采用先進成熟的信號采集、控制網絡通信等技術，結合光纖傳感技術、電子測量技術、太陽能新能源技術、智能數據分析技術，對鐵塔安全信息——如雙軸傾斜角度、三軸振動加速度的實時監測并及時預警和報警。系統兼具智能化、云模式、高精度等多重優勢。該監測系統既是專門為通訊企業和鐵塔公司能實時監測通訊鐵塔的傾斜及振幅頻率等情況，及時了解運行通訊鐵塔的安全、可靠狀況，根據監測數據發展趨勢，對超標鐵塔狀況及時進行多種方式預報警，指導檢修和維護，提醒運行維護人員加固地基，防止倒塔事故發生。?

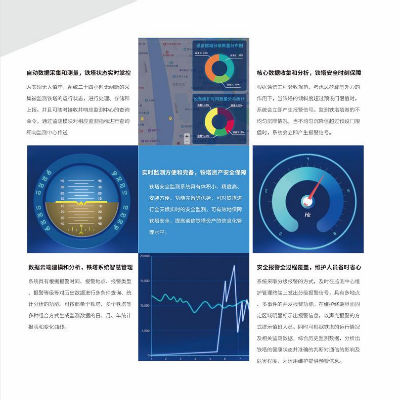

系統優勢

1、自動數據采集和測量，鐵塔狀態實時掌控

為實現無人值守，系統周期性采集被監測鐵塔的運行狀態，進行處理、存儲和上報，一旦出現傾斜異常情況立即上報監測中心且可隨時接收并響應監測中心的相應命令，通過監測模塊對相應監測指標進行查詢和信息傳送。

2、核心數據收集和分析，鐵塔安全時刻保障

由于大風，地震等外力因素，近年來安全事故頻發，系統監測鐵塔的傾斜度變化，根據通信工程驗收規范，考慮風荷載等外力的作用下，當鐵塔的傾斜度超過預設門限值時，系統會立即產生報警信號。

監測鐵塔塔基的不均勻沉降情況，當不均勻沉降值超過預設門限值時，系統會立即產生報警信號。

3、安全報警全過程覆蓋，維護人員省時省心

作為維護的好幫手，系統采取分級報警的方式，及時在監測中心維護管理終端上發出分級報警信號，具有多地點、多事件的并發報警功能。在維護終端界面固定區域明顯標示出報警信息，以短信推送、郵箱報警、監測界面動態閃爍的方式提示值班人員。同時可根據鐵塔的運行情況及相關監測數據，綜合歷史監測數據，分析出鐵塔的健康狀態并準確的判斷對通信的影響及危害程度，為運用維護提供預警信息。

4、數據云端建模和分析，鐵塔系統智慧管理

作為智慧城市的組成部分，系統具有根據報警時間、報警地點、報警類型、報警等級等對歷史數據進行多條件查詢、統計分析的功能?？砂凑諉蝹€鐵塔、多個鐵塔等多種組合方式生成監測數據的日、月、年統計報表和變化曲線。

5、綠色資源節能和環保，鐵塔資源高效利用

為共建綠色城市，系統采用太陽能電池供電的方式。配置的太陽能板在天氣晴好的時候存儲電量，可以保證即使在陰雨天氣也能為系統提供足夠的電能，節能高效，可持續性好。

6、實時監測方便和完備，鐵塔資產安全保障

鐵塔安全監測系統具有體積小、精度高、安裝方便、功能完備等優勢，可對鐵塔進行全天候?qū)崟r的安全監測，可有效地保障鐵塔安全，提高通信鐵塔資產的信息化管理水平。

系統構成

鐵塔安全監測系統主要包括通訊鐵塔姿態監測器和檢測平臺軟件兩部分，系統通過對通訊鐵塔的各再種狀態量進行測量和報告，將數據通過GPRS通訊傳送到后臺綜合分析軟件系統進行分析和決策，準確反映出通訊鐵塔當前的各種狀態，使通訊系統管理人員把握通訊運行的實際情況，幫助其進行決策和安全評估,對防止通訊鐵塔事故的發生具有重要意義。

鐵塔姿態監測器

設備上塔安裝實景圖

該系統的硬件設備鐵塔姿態監測器采用一體化構成，安裝簡單，用螺絲抱箍在鐵塔上；安裝位置及裝置結構不影響正常的設備檢修維護；具備防雷、防雨、防風、防銹、接地等處理，安全可靠;擁有數據暫存功能，可以在通訊異常時能存儲30天以上的數據;采用低功耗設計及太陽能電池板供電，保證持續工作，在持續陰雨條件下，能夠正常工作至少30天。

軟件監測平臺主界面

軟件監測平臺設備信息界面

NFC巡檢平臺

報警數據模型

該系統的監測平臺軟件能定時自動接收數據采集單元的數據；可基于傳感器后臺自動報警呈現，直觀、便捷、高效；把巡查設置管理與維護人員終端結合搭建NFC巡檢平臺，由人工被動維護提升到自動、主動維護；通過對監測的數據進行大數據整理分析，幫助運管部門及早發現隱患排除故障；采用智能化大范圍遠程分布式數據實時監測在線傳輸方式，不受距離限制，系統組網方便，并提供監測中心多級管理功能，實現在不同位置同時對多個監測點數據的監控。

使用范圍

目前，該系統正在為邯鄲、重慶、廣州、北京等地的鐵塔公司、通信運營商、電力公司、鐵路公司的鐵塔提供安全監測服務，還被廣泛應用于道路燈桿、石油鉆井、建筑工地塔吊、高層建筑、大壩和橋梁等安全監測。
