絕緣接頭是同時具有埋地鋼質管道要求的密封性能、強度性能和電防腐蝕所要求的絕緣性能的管道接頭的統稱。它包含組合件、絕緣板、填料、密封環、短管等。絕緣接頭是根據絕緣法蘭在使用中存在的問題進行改進的換代產品，是鋼質管道陰極保護系統中必不可少的重要壓力元件，廣泛應用于鋼制管道的陰極保護系統。[1]

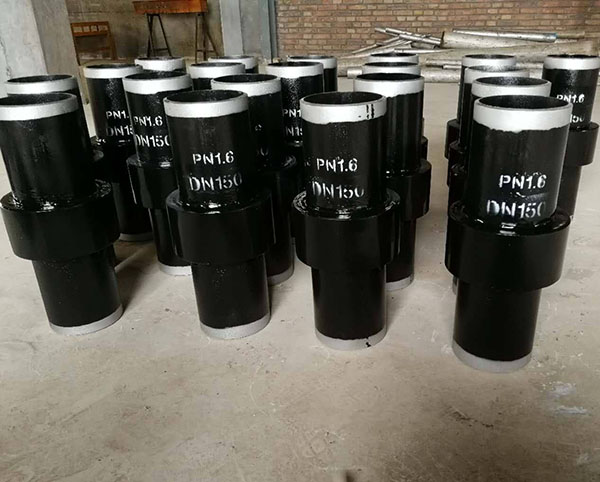

  各種絕緣接頭

    技術參數尺寸規格：DN15～DN1200；

壓力等級：PN1.0～PN40Mpa； 使用壽命：與管線相同； 適用介質：油、氣、水、化工原料、礦漿適用。[1]

    質量要求絕緣強度：2500V 50Hz 1分鐘無擊穿或起電??； 絕緣阻值：直流1000V 阻值≥6MΩ； 水壓試驗壓力：設計壓力的1.5倍； 氣密試驗壓力：等同設計壓力； 無損檢測：按照JB4730-94所有對接接頭100% 射線探傷，其它承壓焊縫100% 磁粉探傷； 坡口：采用API5L標準。[1]

編輯本段分類鋼軌絕緣接頭

一種高強度鋼軌絕緣接頭，是在相接兩鋼軌端部放置軌端絕緣件，而槽型絕緣板夾裝在接頭兩側，兩塊加強型魚尾板安裝在絕緣板的凹槽內，然后用高強度螺栓貫入接頭預留孔擰緊而成。第一種絕緣板是網狀玻璃布槽型絕緣板，它的第一、三、五、七層為糊狀絕緣膠，第二、六層為網狀玻璃布，第四層為加厚玻璃布；第二種絕緣板是電熱片槽型絕緣板，它的第一、三、五、七層為絕緣膠膜，第二、六層為玻璃布，第四層為帶孔的電熱片。

母預絕緣接頭

膠結絕緣接頭

管道絕緣接頭

[1] 構造和原理整體式絕緣接頭由下面各零件組成：上、下管、套筒、絕緣件、密封件、絕緣涂層。在絕緣接頭的上、下管對接端面間，夾有絕緣件和密封件，形成具有絕緣性能的雙密封結構。套筒采用坡口焊接或與上導管直接焊接兩種形式，將絕緣件和上、下管牢固封裹在里 面，形成“密封容器”，從而既保證了良好的絕緣效果，又大大提高了絕緣結構的承壓能力。

     安裝要求1.絕緣接頭安裝處50米內，避免有待焊死口；

2.絕緣接頭與管線連接后，不許在接頭5米內起吊管線； 3.絕緣接頭與管線儀器試壓。[1]

編輯本段制造標準SY/T0516-2008如有需要  歡迎來電洽談  、l聯系人：蔣志成 聯系電話：18875779907  固定電話；7502958
