磁翻板液位計是一種工業生產中非常常見的一種液位測量?jī)x表，測量結果直觀，維護方便，尤其在罐區有著大量的使用量。磁翻板液位的安裝方式有側裝式和頂裝式兩種形式，具體要根據測量現場的要求來予以確定。 在工業中，磁翻板液位計的使用率是非常高的，它的主要功能就是對容器中的液位進行監測與指示。首先我們需要知道的是磁翻板液位計的安裝實際上是分側面安裝和頂部安裝的，通常人們會將其安裝在容器的外部或頂部，此外磁開關、干簧管遠傳變送器也會與我們的磁翻板液位計同時配合使用，這樣即使在較遠的距離，我們依舊可以對液位進行實時的觀察與監控。今天我們就從結構、原理、應用、安裝等方面來介紹頂裝式磁翻板液位計。

 一、頂裝式磁翻板液位計的結構

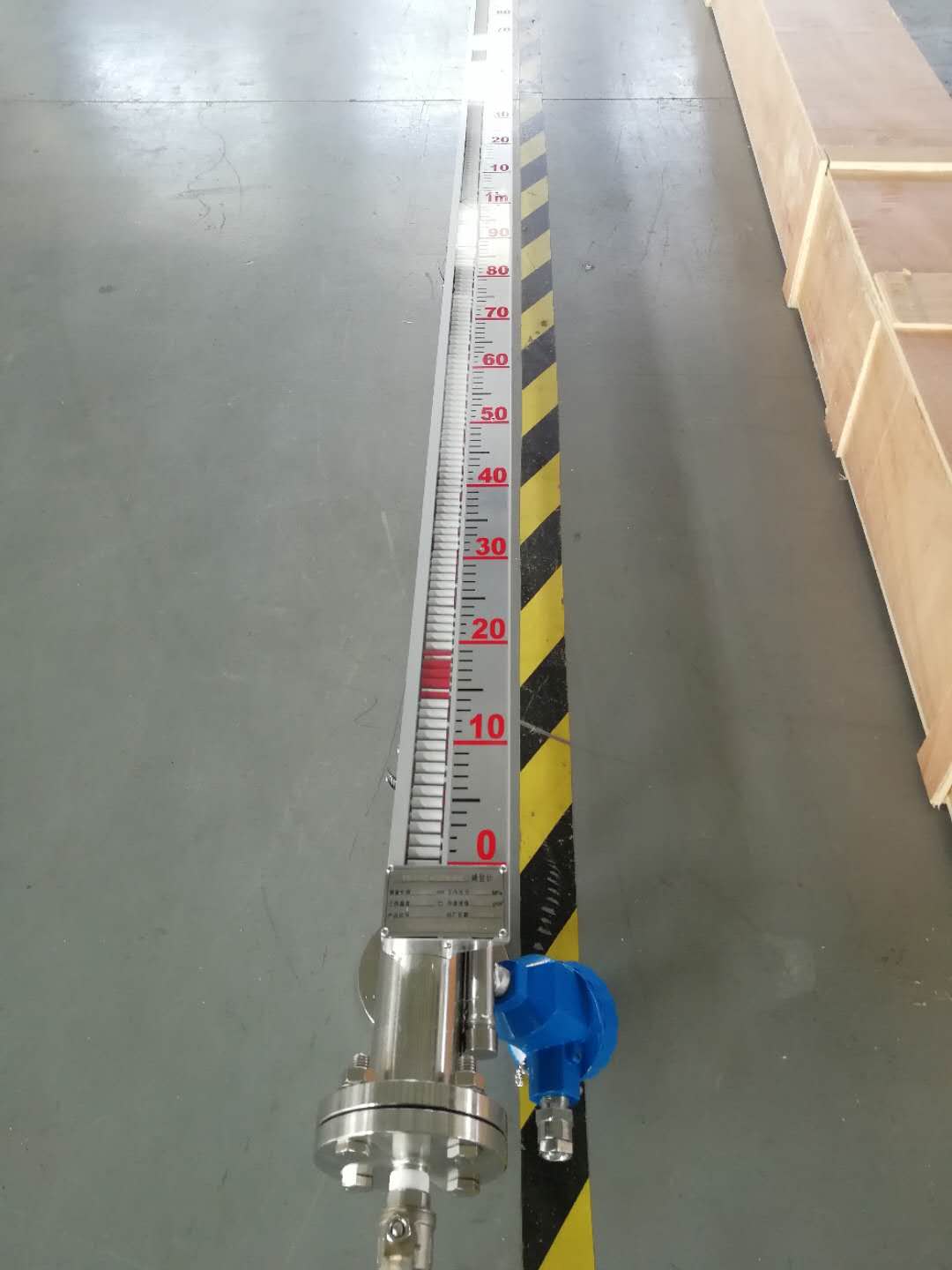

  頂部型磁翻板液位計的結構和側裝式是大同小異的，往小了來看有浮筒、護筒，還有顯示器面板、遠傳變送器等，此外還包括上、下限報警器，而整體來看則主要由上下兩部分組成。首先，我們先來說它的上部，頂裝式磁翻板液位計的上部是其主測量管，顯示器面板就安裝在這主測量管的管外，通過顯示器我們就可以一目了然的觀測到內部液位的具體情況，我們知道液位計本就是豎長的形狀，且我們還是在頂部進行安裝，因此穩固牢靠就成了重中之重，為了使其更加堅固可靠，法蘭就變得不必不可少了，通過法蘭將連接部加以固定，這樣就保證了其對于穩固的剛需；其次儀器的下半部分則為護筒，護筒當中含有浮子，浮子與處于上部的磁浮子通過上下的連桿成為了一體，浮子會隨著液位的變化而上下驅動磁鋼，因此，液位高低便清晰可見。

 第二，頂部式磁翻轉板液位計的原理及應用

從其原理出發，頂裝式磁翻板液位計與側裝式磁翻板液位計的差別并不太大，磁性翻板依舊是構成顯示器面板的主要組成部分。磁耦合原理使得顯示面板中的翻板轉動，并以此顯示液位。液位上升時，浮筒當中的的磁浮子也會隨之上升，進而帶動翻板改變顏色。而具體的液位就是在紅、白兩色的交界處。 無論是高溫、高壓還是耐腐蝕等惡劣的工況，頂裝式磁翻板液位計都可以出色勝任，可見其應用之廣泛。就行業來說，地下儲罐、槽等容器或是油庫、食品、化工、化肥等均可以使用。由此可以看出，磁翻板液位計以其優良的密封性和耐腐蝕性受到人們的歡迎。

 第三，頂裝式磁翻板液位計的安裝

    對于頂裝式磁翻板液位計，很多朋友對于其安裝和使用肯定還是抱有藝術的擔憂，為了更加穩定可靠，我們?cè)诎惭b時應特別注意以下幾點

1.護筒和浮筒作為重要組成部分，因此在安裝與使用時一定要保證他們處于垂直狀態。

 2.在安裝時連桿也是一個非常重要的部分，作為連接護筒與浮筒之間的橋梁，安裝時要豎直插入不得彎曲。

 3.安裝完畢后，指示器的翻板通過磁鋼來進行引導，使零位以上翻板顯示為白色，零位以下則為紅色。

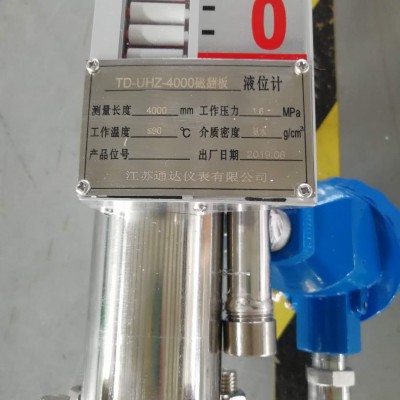

4.頂裝式磁翻板位計直接安裝于容器頂部，通過浮球隨液面(或界面)的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色(液紅氣藍)明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHZ系列頂裝式磁翻板液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。

 5. 對于頂裝式磁翻板位計選型及測量時需要考慮的參數有： 1.介質類型、溫度、壓力、腐蝕性； 2.材質要求； 3.法蘭中心距、法蘭規格； 4.是否要求4-20mA遠傳輸出； 5.是否要求帶上下限報警開關、幾個開關等
