2)懸掛時,先將專門螺栓(M14膨脹螺栓)或其它懸掛件穿過掛鉤電固定孔固定在井壁上,掛鉤固定時,弧形鉤呈垂直下垂?fàn)?。如果多根電纜懸掛需采用一組掛鉤兩兩串聯懸掛。

3)兩個掛鉤串聯時,先將固定掛頭下端凸起插入掛鉤上端凹頭內用連接螺栓固定;下一掛鉤的上端凹頭對準上一掛頭下端凸起用連接螺栓固定,(示圖一)串聯成功,多個掛鉤兩兩串聯,以此類推。

4)掛鉤(串聯)如果是斜巷需要特殊固定,可在下安裝孔用專門螺栓(M5.)固定在井壁上。在井巷弧頂端安裝串聯掛鉤組時傾斜角不能超過20度

5)每一單元可串聯掛鉤個數不宜超過10個。

6)為提高懸掛質量,掛鉤的直桿段在靜止時必須緊靠井壁,如無法做到,應適當減少串聯個數或單個單元組懸掛。務使掛鉤后壁緊靠井壁,不得懸空。

7)固定完畢,施工人員腳踩實地依次將電纜小心送入弧形鉤,完成單元懸掛任務。

8)嚴禁施工人員以凌空跳躍式將電纜快速送入弧形鉤,可能使弧形鉤在瞬間承受電纜加人體的重量。造成斷裂。

9)確認電纜整體進入弧形鉤后,施工人員才可放開.電纜。

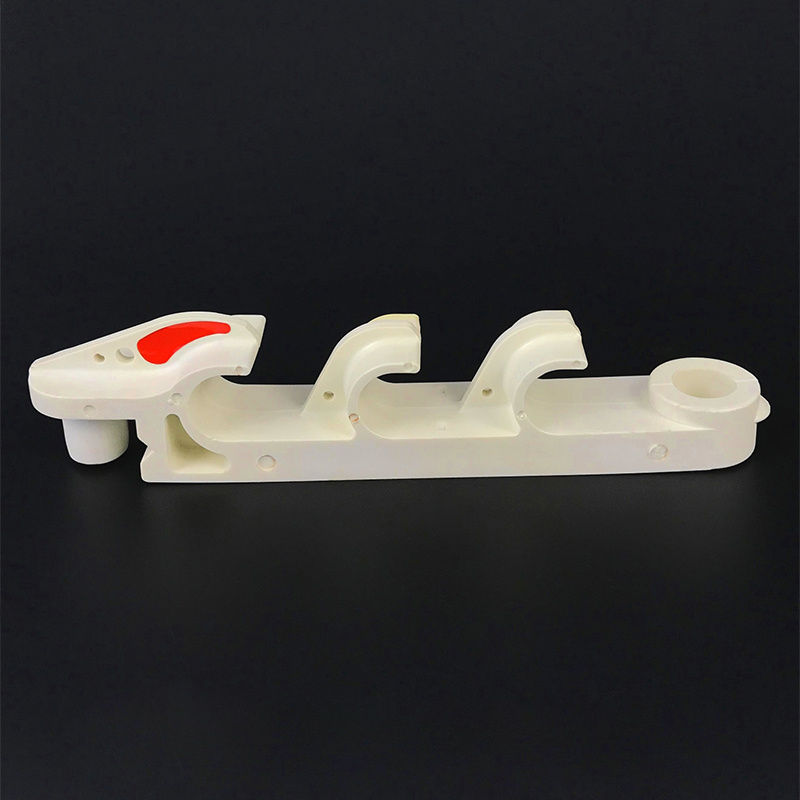

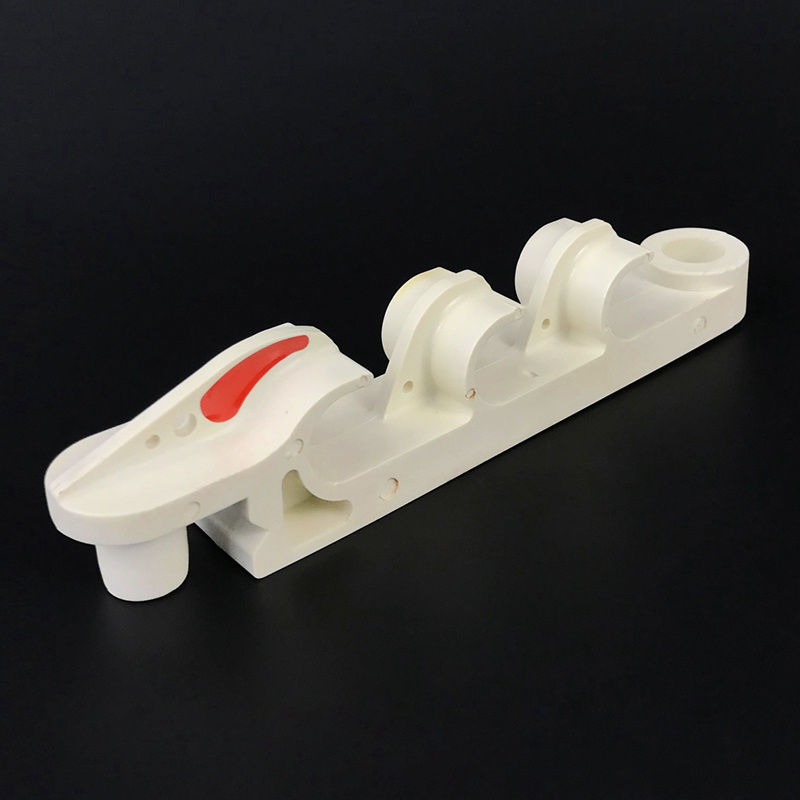

產品特點

1、阻燃、抗靜電—掛鉤的抗靜電及阻燃成分均勻分布在掛鉤本體內,因而抗靜電及阻燃性能指標不會因使用時間而受到影響,抗靜電及阻燃性能均符合煤礦行業標準,適用于井下易燃、易爆的工作場所。

2、質輕、安裝方便—掛鉤密度小、重量輕、成本低、運輸、安裝方便,用在井下安裝時不僅能降低工人勞動強度,提高工作效率,而且工程綜合造價低。

3、抗老化、耐腐蝕—掛鉤抗老化性能好,不易脆化,具有良好的韌性,吸收沖擊力。

4、使用壽命長—在正常條件下使用,壽命可達到50年。、

安裝說明:

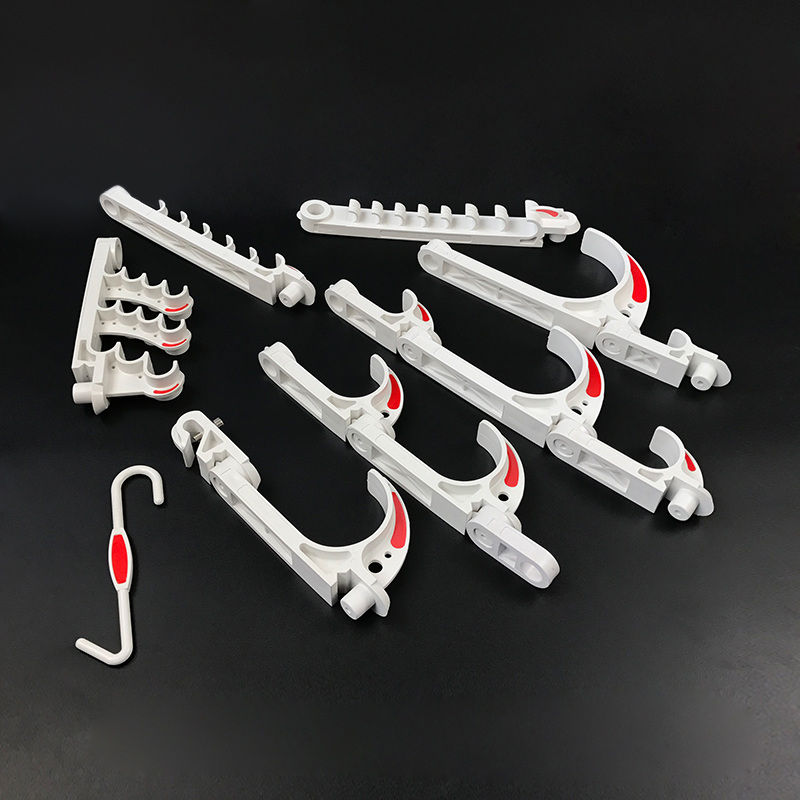

1)根據電纜型號及外徑的大小選擇適合的電纜掛鉤,每0.5m~1m(也可以以電纜線不下垂為限)為一個懸掛單元,每一個單元根據電纜根數懸掛一個或多個電纜掛鉤。

2)懸掛時,先將專門螺栓(M14膨脹螺栓)或其它懸掛件穿過掛鉤電固定孔固定在井壁上,掛鉤固定時,弧形鉤呈垂直下垂?fàn)?。如果多根電纜懸掛需采用一組掛鉤兩兩串聯懸掛。

3)兩個掛鉤串聯時,先將固定掛頭下端凸起插入掛鉤上端凹頭內用連接螺栓固定;下一掛鉤的上端凹頭對準上一掛頭下端凸起用連接螺栓固定,(示圖一)串聯成功,多個掛鉤兩兩串聯,以此類推。

4)掛鉤(串聯)如果是斜巷需要特殊固定,可在下安裝孔用專門螺栓(M5.)固定在井壁上。在井巷弧頂端安裝串聯掛鉤組時傾斜角不能超過20度

5)每一單元可串聯掛鉤個數不宜超過10個。

6)為提高懸掛質量,掛鉤的直桿段在靜止時必須緊靠井壁,如無法做到,應適當減少串聯個數或單個單元組懸掛。務使掛鉤后壁緊靠井壁,不得懸空。

7)固定完畢,施工人員腳踩實地依次將電纜小心送入弧形鉤,完成單元懸掛任務。

8)嚴禁施工人員以凌空跳躍式將電纜快速送入弧形鉤,可能使弧形鉤在瞬間承受電纜加人體的重量。造成斷裂。

9)確認電纜整體進入弧形鉤后,施工人員才可放開.電纜。

產品特點

1、阻燃、抗靜電—掛鉤的抗靜電及阻燃成分均勻分布在掛鉤本體內,因而抗靜電及阻燃性能指標不會因使用時間而受到影響,抗靜電及阻燃性能均符合煤礦行業標準,適用于井下易燃、易爆的工作場所。

2、質輕、安裝方便—掛鉤密度小、重量輕、成本低、運輸、安裝方便,用在井下安裝時不僅能降低工人勞動強度,提高工作效率,而且工程綜合造價低。

3、抗老化、耐腐蝕—掛鉤抗老化性能好,不易脆化,具有良好的韌性,吸收沖擊力。
