煤礦避難硐室過濾器
【5】我司的產品為原廠替代件，本公司涉及的其它品牌均無品牌意義，只是作為產品型號參照和客戶選型對照使用。

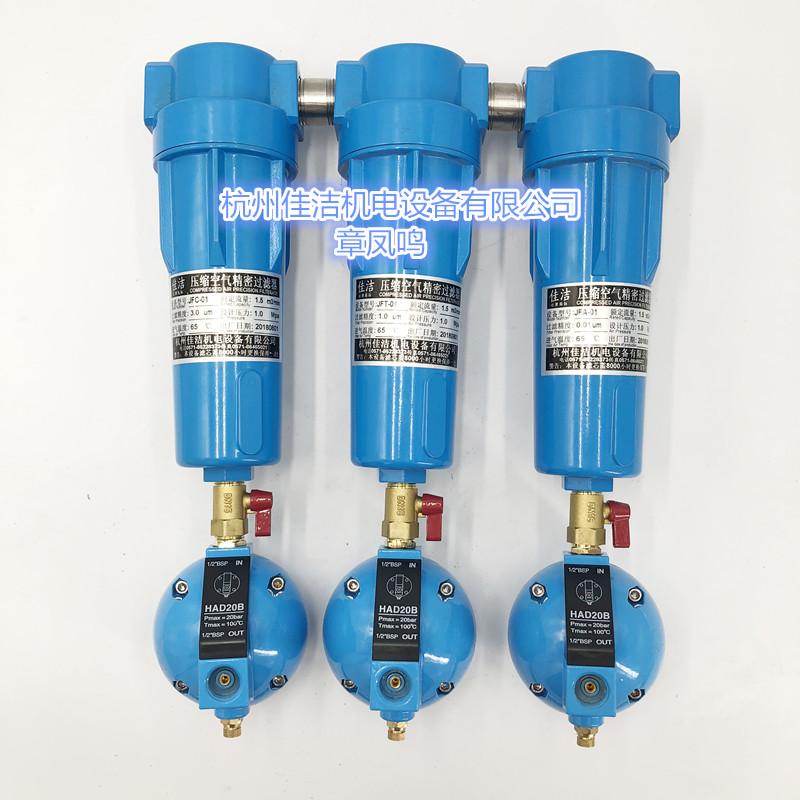

杭州佳潔機電專業生產硐室壓風SUS304不銹鋼三級壓風過濾器，簡 稱三級壓風不銹鋼過濾器過濾器，型號分別為JSFT-30 JSFA-30 JSFH-30，也叫避難硐室三級壓風過濾器。主要是用在煤礦避難硐室或者救生艙的壓風系統中，接在壓風管道上。一套過濾裝置中有三個過濾器，外表看起來一樣，內置不 同精度的過濾濾芯。經過一、二級三級過濾后，能過濾出壓風管道中的水珠、灰塵、油滴.異味等雜質，通過下邊的排水口排出去，干凈的氣體通過末端安置的消音器降低噪音 后釋放出來。我公司這套三級過濾器能把雜質過濾到0.01微米以下，為避難硐室創造良好的空氣條件。

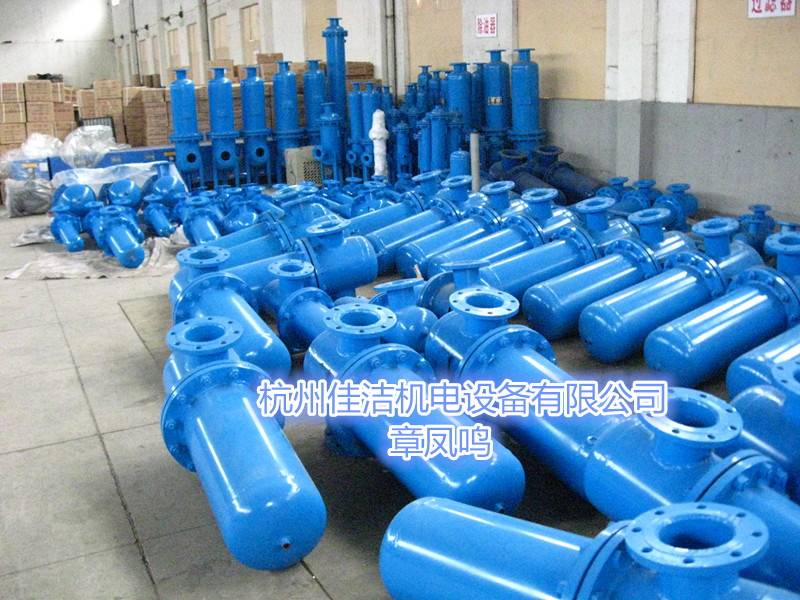

過濾器按與管道的連接方式分為管牙式連接和法蘭式連接，一般管道接口管徑2寸以下的采取管牙式連接方式，大管徑采用法蘭式。管牙式過濾器為鑄鋁材質，法蘭式過濾器采用鑄鋼材料。
我公司專做避難硐室用壓風供氧系統專用配置，整套壓風系統由壓風供氧裝置、三級過濾器、減壓器、消聲器、流量計、控制閥、接頭、彎頭等組成，我公司將全部為您提供，有需要?dú)g迎隨時來電咨詢
主要技術參數
人均供風量≥0.3m3/min；
避難所內氧氣濃度18.5～22.0%；
減壓器入口壓力≥0.8MPa、出口壓力0～0.6MPa（可調節）、輸出流量不小于36m3/min；
1．控制在連續噪音不大于70dB(A),使用聲級計在發生噪聲源距離1m點進行測試，
2．三級過濾器
采用T/A/H三級精密過濾，使小達0.01μm粒徑的雜質及油滴濾除，使經過濾的空氣達到醫療用氣的水準。
入口壓力：0.7~0.8Mpa，出口壓力：0.2~0.3Mpa。
選用大流量調壓閥對壓風進行減壓，壓風流量達到0.3m3/人分鐘。
選用大流量空氣過濾器，壓風流量達到0.3m3/人分鐘
（二）壓縮氧氧供氣系統
本系統可對避難硐室的氧氣供應實現手動或自動控制，當打開防爆電磁閥時開始向管路通充氧，實現供氧要求。
主要功能
當?shù)孛鎵猴L(fēng)系統在井下的管路會遭到嚴重破壞時仍能有效地供氧。并根據實際情況調節控制壓縮氧氣的供應量，人體正常生存呼吸。
工作原理：
該裝置是利用儲存在鋼瓶中的醫用壓縮氧氣，通過供氧控制裝置為避險人員輸出規定數值的氧氣。在生存硐室內放置的鋼瓶，出口經高壓管路并聯后集中后一次通過防爆電磁閥、氣壓表、減壓閥和氣體流量計，將來自于氧氣瓶中的醫用壓縮氧氣壓力輸入到每個人手中的呼吸面罩中。
供氧量：0.5升/分鐘/人
含氧量：氧氣濃度維持在18.5%～23%之間
救生艙壓風過濾系統
1. 解決方案
采用三級空氣過濾器，可濾除強壓風中的0.01微米和更大的固態與液態顆粒；殘 留油份含量0.01ppm w/w
采用大流量氣體減壓器，可將壓風壓力從0.8MPa調壓到0.1-0.3MPa
末端安裝品質，可將壓風噪音降到70dB一下
提供向氣幕及噴淋供氣的管路接口及控制閥
可連接空氣制冷管，利用壓風產生制冷效果
2. 技術參數
選用的空氣過濾器，流量符合每人每分鐘0.3m3的壓風供氣要求
選用的氣體減壓器，滿足每人每分鐘0.3m3的流量要求，可調壓力0.1-0.3MPa
選用的，可將壓風噪音將至70dB一下
壓風管道管徑，滿足供氣量要求
整體通過0.9MPa的氮?dú)庠噳?，符合氣密性試?yàn)要求，采用1.75MPa水壓試驗，符合整體管路的強度要求
3. 設備清單
三級過濾器：1套 調壓閥：1只
流量計：1只（可選配，滿足每人每分鐘0.3m3的流量量程要求）
管接件：1套 固定件：1套
與氣幕、噴淋管連接件及控制閥：1套
