當拿到故障錄波圖后先要進行分析：首先要大致判斷系統發生了什么故障，故障持續了多長時間。下一步，以某一相電壓或電流的過零點為相位基準，查看故障前電流電壓相位關系是否正確，是否為正相序？負荷角為多少度？其次，以故障相電壓或電流的過零點為相位基準，確定故障態各相電流電壓的相位關系。最后，繪制向量圖，進行后續分析。

故障持續時間為從電流開始變大或者電壓開始減低開始到故障電流消失或電壓恢復正常的時間。

當發生電氣故障時，我們的第一反應是保護是否正確動作。但是要通過綜合分析故障類型以及故障持續時間，我們要看故障錄波器的記錄文件，通過對文件記錄的波形分析，才能很快得到答案。

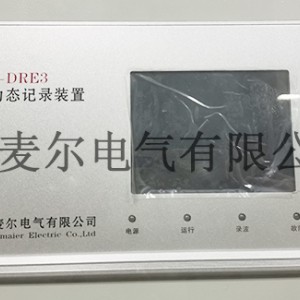

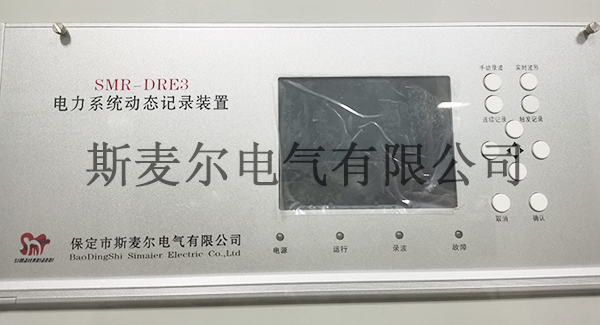

故障錄波裝置在正常運行時，上面的指示燈應該都是正常的，故障指示燈處于暗的狀態，如果設備出現異常情況時，故障警告燈將發亮發出警告信號，維護人員首先應該按下面板上的取消鍵，消除警告信號，然后依據不同狀況進行相應的處理。
